Montage
Cet article reprend les étapes principales de montage du WHERIZ Wall – Mur LED rétroéclairé.
Avant de commencer
- Prévoir une surface plane, propre et dégagée
- Vérifier la présence de toutes les pièces du kit
- Prévoir idéalement 2 personnes pour le montage
- Outils fournis dans le kit (un second jeu de clés Allen peut faire gagner du temps)
Temps indicatif de montage :
- 2 personnes : environ 15 minutes
- 1 personne : environ 25 minutes
Étapes de montage
Cliquez sur chaque étape pour visualiser le processus de montage
1️⃣ Assemblage de la base horizontale
Identifiez les deux profilés de base de 150 cm.
Ils sont reconnaissables grâce au filetage extérieur destiné aux platines de stabilisation.
Procédure :

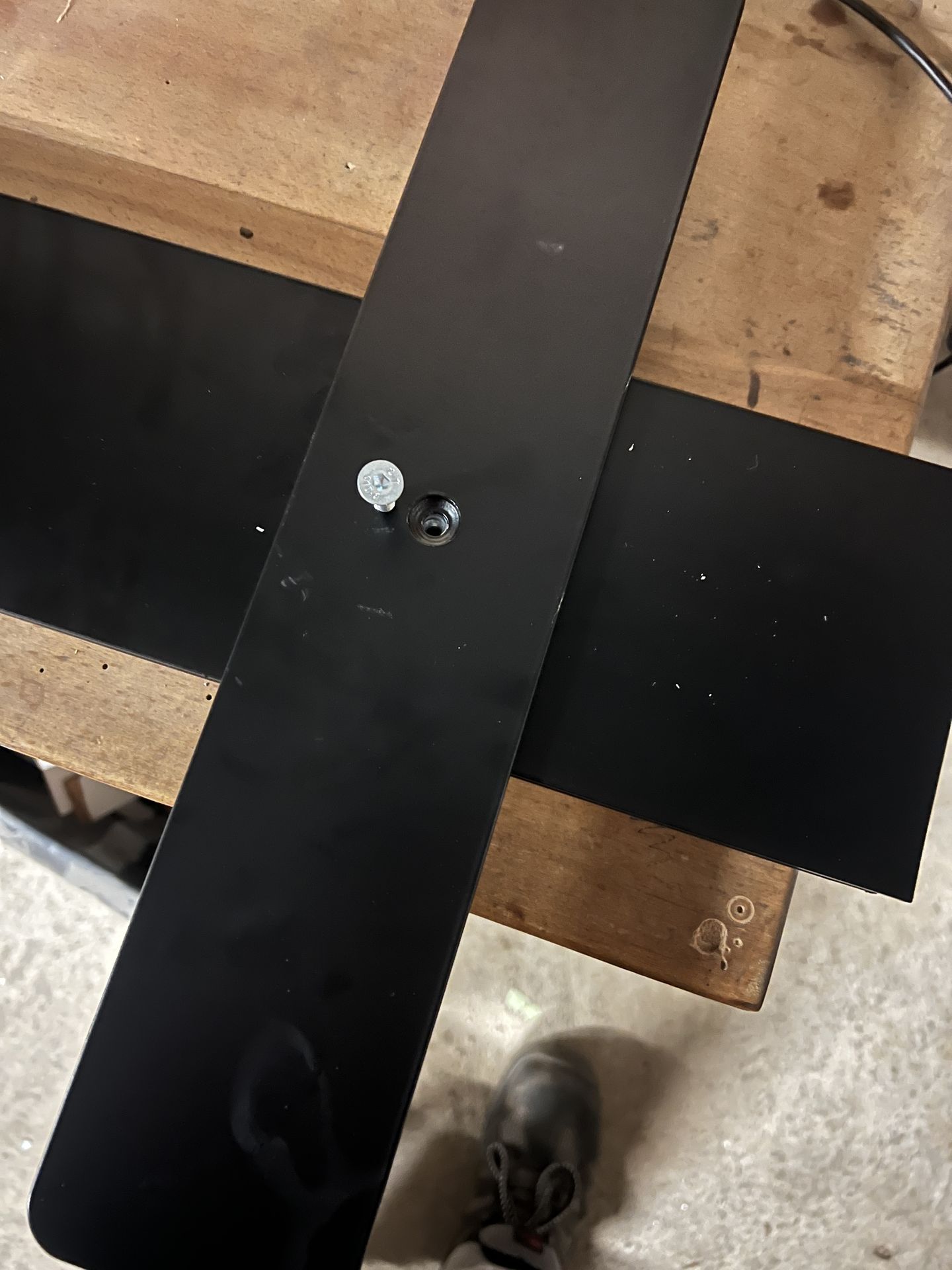

- Fixez les platines de stabilisation au sol à l’aide des vis fournies

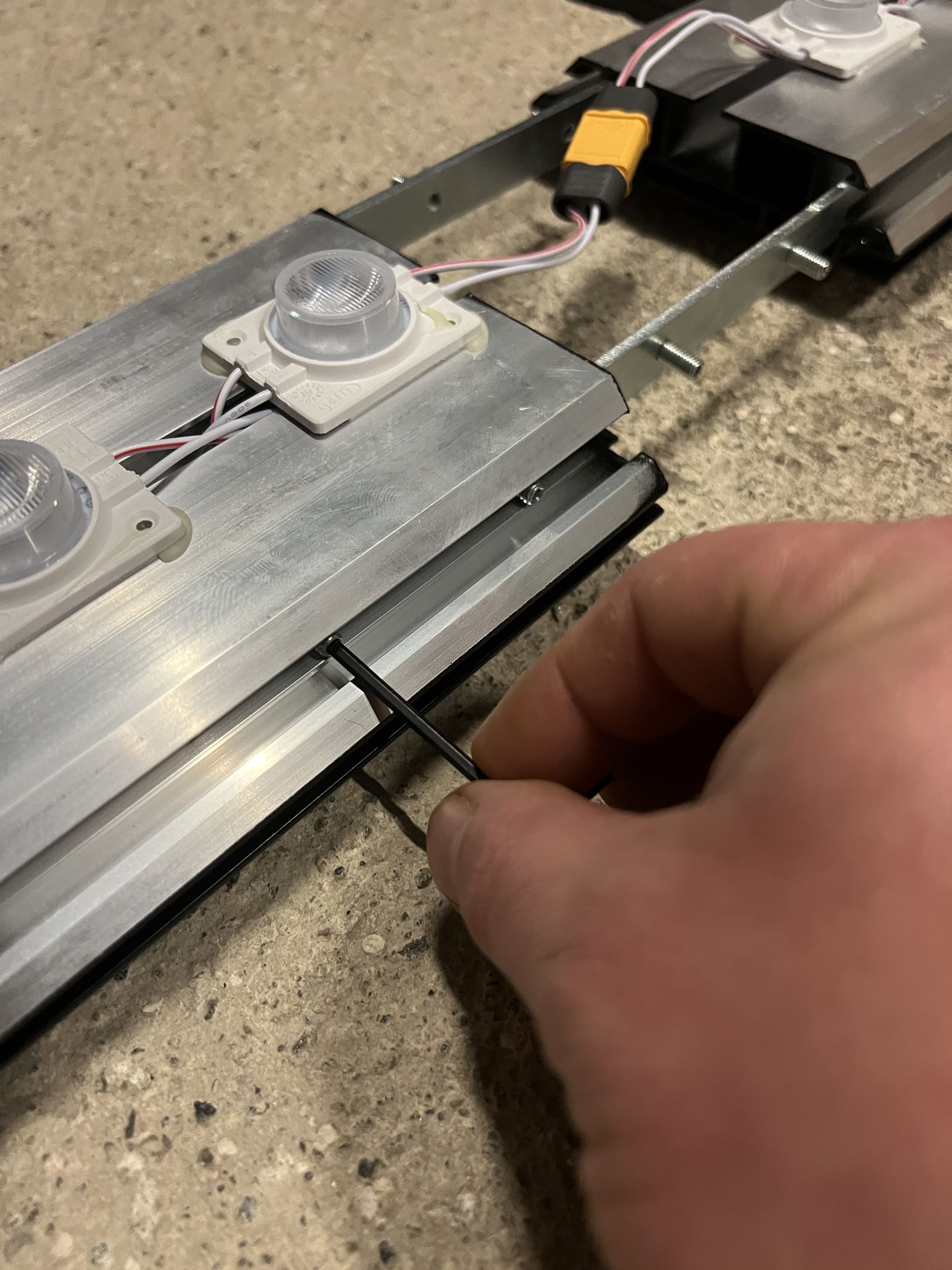

- Assemblez les deux profilés entre eux avec deux lamelles de jonction en serrant avec la clé Allen

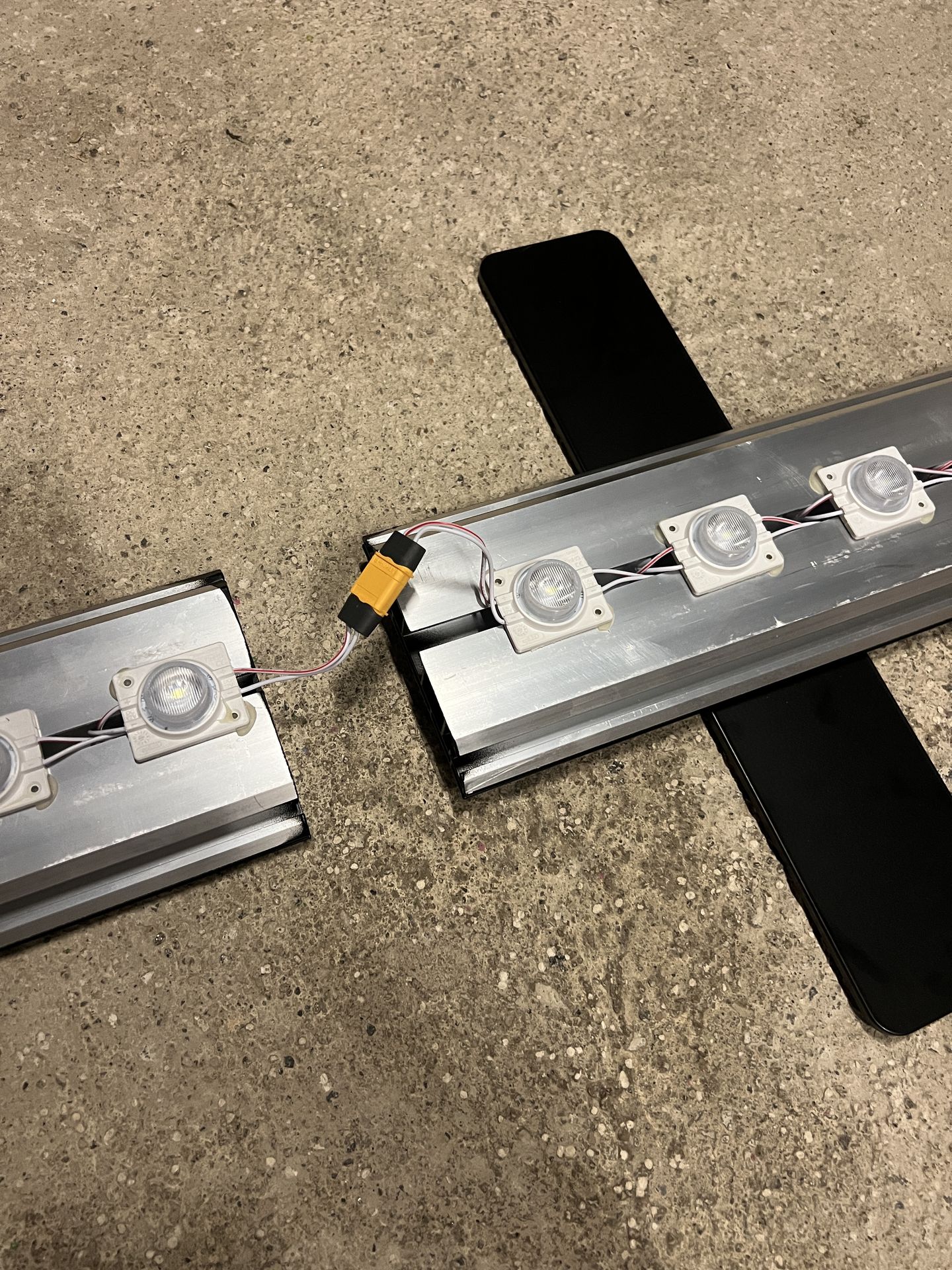

- Connectez les connecteurs LED situés entre les deux profilés
- Insérez les équerres d’assemblage aux extrémités
2️⃣ Assemblage des côtés verticaux
Le principe est identique pour les deux côtés.

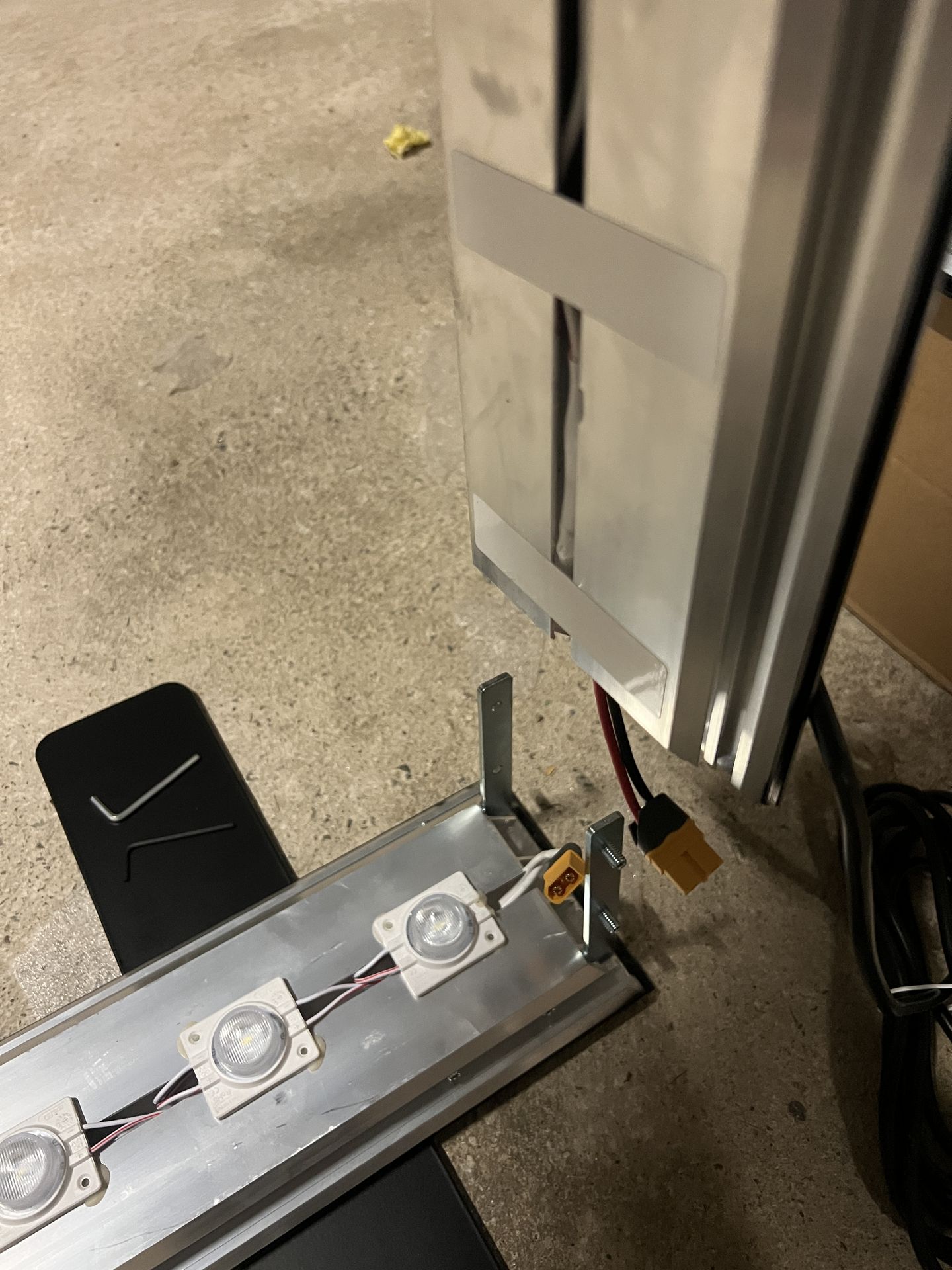

- Insérez le premier profilé vertical dans les équerres de la base
- Serrez les vis à l’aide de la clé Allen
- Assemblez ensuite le second profilé vertical du même côté avec les lamelles de jonctions
- Répétez l’opération pour l’autre côté
3️⃣ Installation de la barre centrale basse

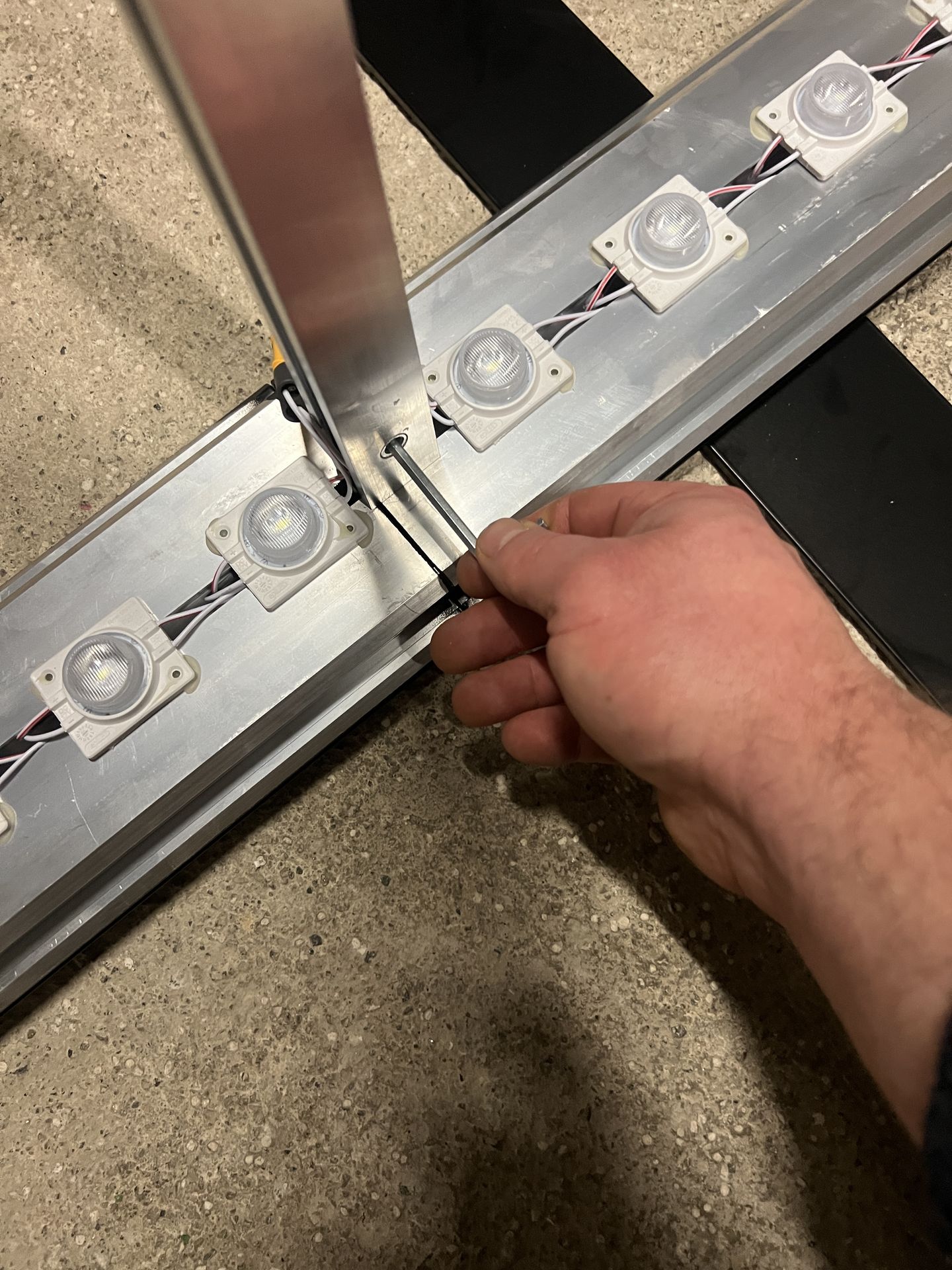

- Insérez la première barre verticale centrale dans la base du cadre
- Faites-la pivoter à 90° pour la verrouiller dans la glissière
- Serrez à l’aide de la clé Allen
Préparez ensuite l’assemblage supérieur en positionnant les équerres de jonction sur cette barre.
4️⃣ Assemblage de la partie horizontale haute
- Assemblez-les entre eux avec les lamelles de jonction
- Connectez les connecteurs LED situés au centre
- Insérez l’ensemble dans les équerres supérieures des montants verticaux
- Serrez l’ensemble des équerres
- Connectez le connecteur LED à la partie verticale pour achever le circuit LED
5️⃣ Installation de la barre centrale haute
- Insérez la seconde barre verticale centrale dans la partie haute du cadre
- Serrez-la à l’aide de la clé Allen
- Faites coulisser les jonctions pour relier la barre haute à la barre basse
- Serrez fermement l’ensemble
Selon votre configuration, relevez ensuite la structure pour terminer le montage.
6️⃣ Vérification du circuit LED
Avant de poser les visuels :
- Vérifiez que tous les connecteurs LED sont correctement branchés
- Branchez temporairement l’installation à une prise électrique
- Contrôlez le bon fonctionnement du mur LED
En cas de dysfonctionnement, vérifiez les connexions avant de poursuivre.

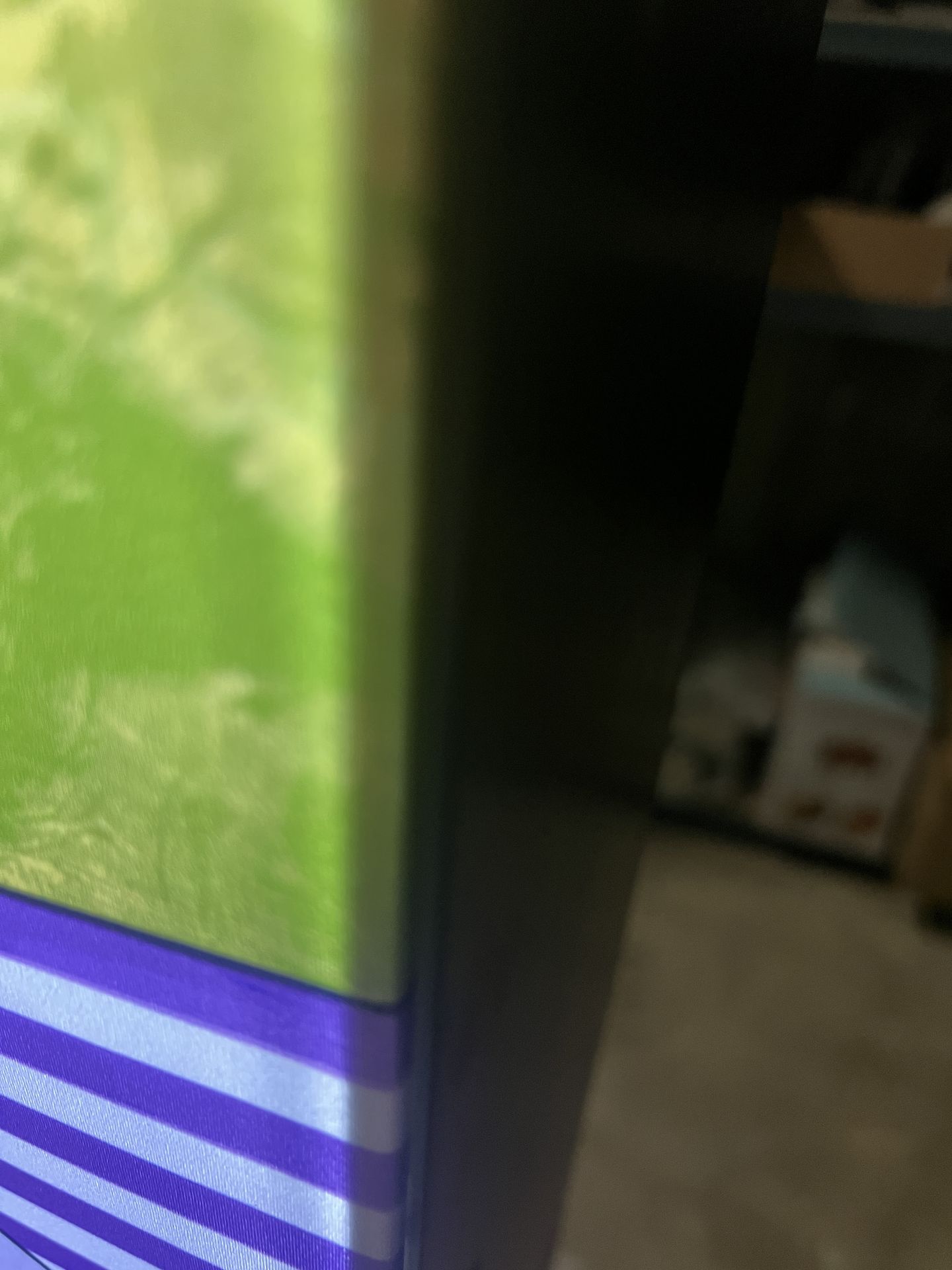

7️⃣ Installation des textiles (visuel imprimé ou black back)
Les visuels s’installent de la même manière au recto et au verso. Le dos noir occultant (black back) n'étant pas extensible, il peut être un peu plus difficile à tendre lors des premiers montages.
Méthode de pose :
- Repliez légèrement le jonc PVC et insérez-le dans le rail aluminium
Commencez par un côté :
- insérez les quatre coins
- insérez ensuite la partie horizontale
- lissez du centre vers les extrémités
- Poursuivez avec les côtés verticaux
- Terminez par la base du cadre
Votre WHERIZ Wall est prêt.
Après le premier montage
Pour faciliter les montages suivants :

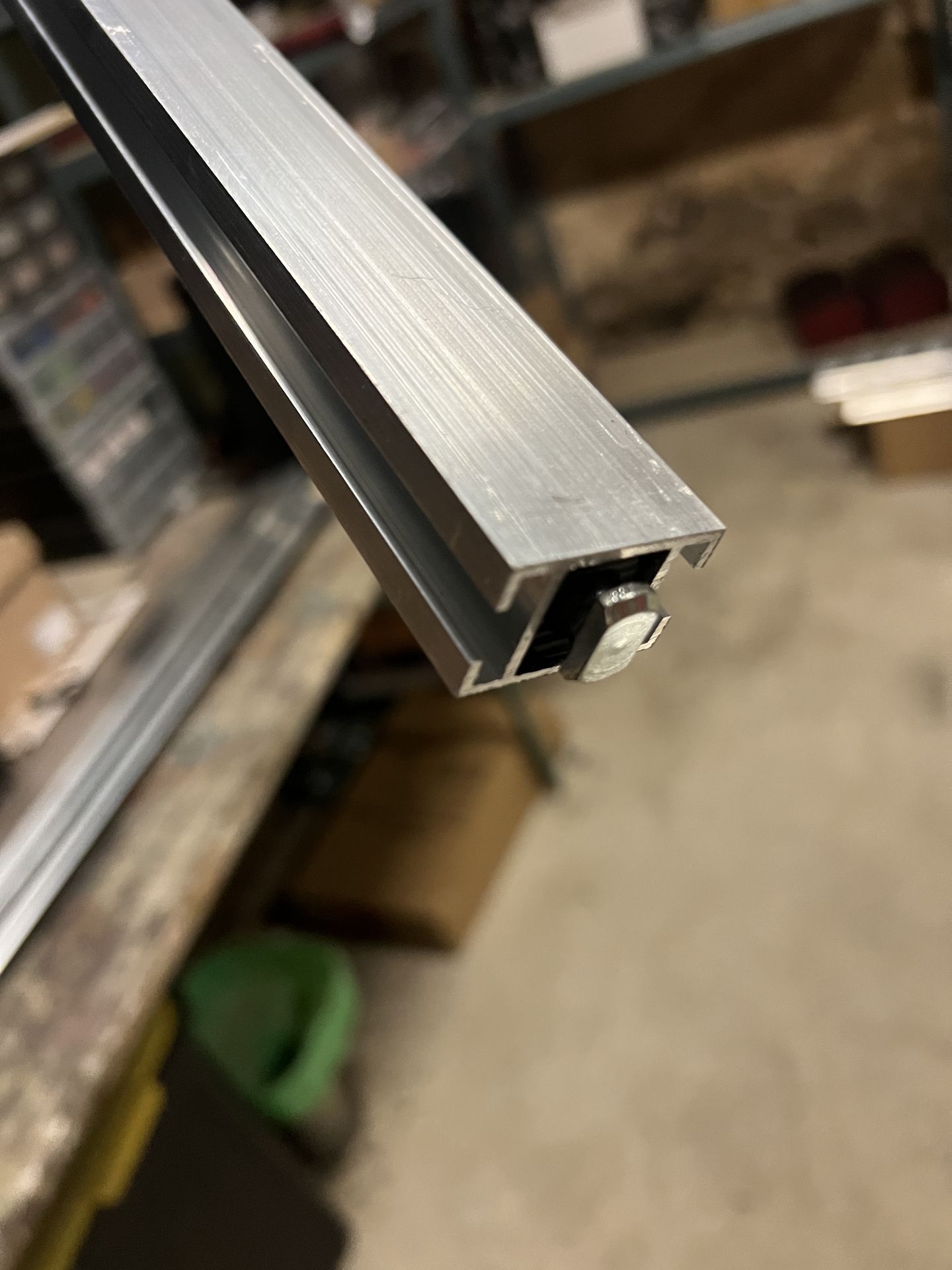

- laissez les lamelles de jonction métalliques droites dans les profilés
- bloquez-les pour pas qu'elle ne dépassent en vissant légèrement
- repérez ou numérotez les profilés à l’intérieur du cadre
- rangez les tissus séparément, pliés dessin vers l'intérieur
- protégez les profilés (papier bulle recommandé)
Utilisation extérieure
Installation extérieure possible, avec précautions :
- installer de préférence contre un mur ou coupe-vent
- prévoir un lestage complémentaire
- démonter en cas de vent fort
- ne jamais laisser la structure sans surveillance
